Datos del producto:
|
| Envasado: | medidor digital de resistencia a la tierra | El color: | Negro y azul |
|---|---|---|---|
| Peso: | Aproximadamente 680 g. | Exhibición del max: | 1999 |
| Tamaño del LCD: | 84.8*59.8 mm | Tamaño del LCD: | 84.8*59.8 mm |
| Rango de medición: | 0.02Ω?? 1999Ω | Batería: | 5 baterías alcalinas |
| Precisión: | Precisión del 2% | ||
| Resaltar: | Probador verdadero de la resistencia de tierra del RMS Digital,probador de la resistencia de tierra de 4106A Digitaces,metro de resistencia de tierra digital 4106A |
||
AC True RMS Tester digital de resistencia a la tierra 3 polos 4 polos Método de medición

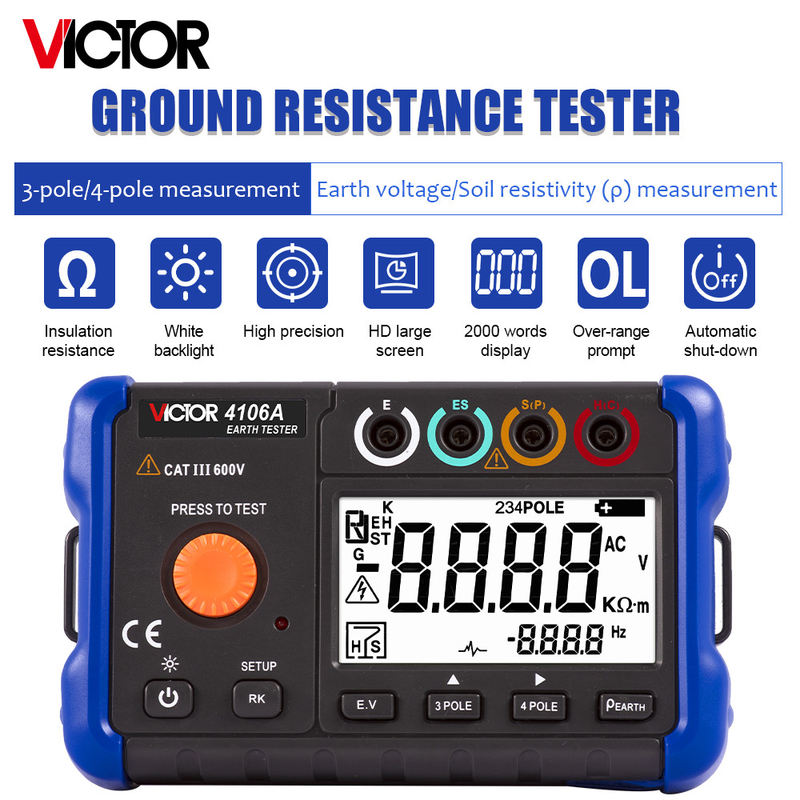

VICTOR 4106A Tester de resistencia a la tierra Método de medición de 3 polos 4 polos AC True RMS Pantalla LCD grande con luz de fondo LED
Características básicas del producto
Funciones básicas de medición
La Tierramedición de la resistencia (RE))
Método de medición: método de tres polos, método de cuatro polos
Rango de medición: 0,02Ω 1999Ω
Resolución mínima: 0,01 Ω
Precisión básica: 5%
El suelomedición de la resistividad (ρ)
Rango de medición: 0,01Ω·m376.8KΩ·m
Intervalo de las barras de tierra auxiliares, rango de ajuste: 1,0 m~30.0 m.
AC verdaderoRMStensión E.V
Rango de medición: 0~50 V
Ancho de banda de CA: 40 Hz~200 Hz
Precisión básica de medición: 2%
Prueba de tierra otraLas características
La medición de la resistencia a la tierra adopta la prueba de excitación de onda cuadrada, el voltaje máximo de circuito abierto es de 50Vp-p y la corriente de cortocircuito es de <3mA.
Detección automática del rango en la medición de la resistencia a la tierra.
RKEn el ensayo de resistencia, el efecto de resistencia de la línea puede eliminarse.
En el ensayo de comparación con la tierra, el resultado de la medición puede evaluarse con el límite preestablecido de "pasar/fallar (✓ / ??) " y recibir alarmas de audio en consecuencia.
Calibración del producto
Al conectar con el instrumento estándar, el panel de calibraciónde acuerdo con los procedimientos y guardando los datos de calibración adecuados, se complete la calibración periódica y se garantice la debida precisión y el rendimiento del producto.
Gran pantalla LCD con luz de fondo LED blanca.
Fácil operación hombre-máquina, portátil, sólida y adecuada para uso en el campo.
ProductoFunciones y prestaciones básicas (datos técnicos))
(aplicable durante un año después de la calibración, 23°C±5°C, 0 ∼70%RH, exactitud = ±(% lectura+LSD))
Voltagem de cambio de direcciónEn el caso de los
| Rango de medición | Resolución | Rango de frecuencia | Precisión |
| 0Los demás componentes de los aparatos de la categoría M2 | 0.01V | 45~200 Hz seno | 2% + 5 |
|
Resistencia de entrada: aproximadamente 1MΩ Velocidad de medición: 2 veces/s. |
|||
Resistencia de la tierra R- ¿ Por qué?(RG.en el ensayo ρ)
| Rango de acción | Rango de medición | Resolución | Precisión | Las observaciones |
| 20Ω | 0.10Ω19.99Ω | 0.01Ω | 5% + 5 |
0.2 Se añade un error de Ω cuando la resistencia es inferior a2Ω. RH y RS son datos corregidos de 500ΩRk. |
| 200Ω | 20.0Ω199.9Ω | 0.1Ω | ||
| 2000Ω | 200Ω 1999Ω | 1Ω | ||
|
Características de salida: prueba de voltaje de circuito abierto UM, el máximo es de alrededor de 50Vpp, onda cuadrada Prueba el cortocircuito de corriente IM, el máximo es de alrededor de 3mApp, pero IM¿Qué quieres decir?(RH + RE)En el caso de los Tiempo de medición: típicamente 2 segundos. RH MAX: (4K Ω+100RE) o 50KΩ (cualquiera de los dos sea menor). RS MAX: (4K Ω+100RE) o 50KΩ (cualquiera de los dos sea menor). Error adicional en el RH MAX o en el RS MAX: 3%+10. Voltagem de interferencia en serie: 16·2/3Hz, 50Hz, 60Hz, 400Hz y DC 3V (el rango de 20Ω no incluye DC). Error adicional en la serie de 3 V de tensión de interferencia: 5%+10. |
||||
Medición de la resistividad del suelo (ρ)
| Rango de acción | Rango de medición | Resolución | Precisión |
| 20Ω·m | 0Ω·m·19.99Ω·m | 0.01Ω·m |
Depende de la RG El= 2 × π × a × RG |
| 200Ωm | 20.0Ω·m·199.9Ω·m | 0.1Ω·m | |
| 2000Ω·m | 200Ω·m 1999Ω·m | 1Ω·m | |
| 20 KΩ·m | 2.00KΩ·m19.99KΩ·m | 0.01 KΩ·m | |
| 200 KΩ·m | 20.0KΩ·m376.8KΩ·m | 0.1 KΩ·m | |
| La distancia entre las barras de tierra: a=1,0 m~30.0 m. | |||
Características generales del producto
Temperatura y humedad de funcionamiento
0 a 40oC (no condensante ≤ 10oC), ≤ 85% de Hg
Temperatura y humedad de almacenamiento: -20oC a 60oC,≤90%RH
Alturas de trabajo:≤ 2000 m. ((Uso en interiores)
Valor máximo de la sobrevoltaje transitorio nominal:6K (1.2*50us) I, II, III
Resistir el voltaje:AC8320V ((50/60Hz) / 5 segundos (entre el circuito y la caja exterior)
Impedancia de aislamiento:1000MΩ o superior/DC1000V (entre el circuito y la caja exterior)
Vibración y choque:Teste de caída de 1m 2g, 5 a 500 Hz
Período de calibración y tiempo de calentamiento
Para garantizar la exactitud de esta tabla, el período de calibración es de un año u otro.
El tiempo de calentamiento después de encendido es de 10 minutos u otros

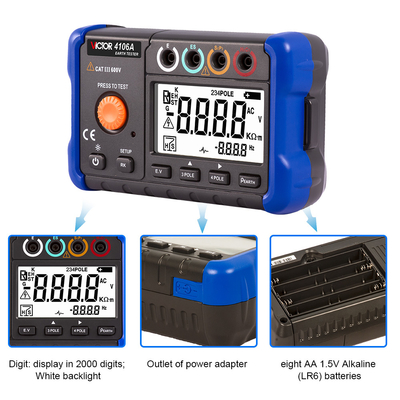

Fuente de alimentación:Alimentada por baterías alcalinas LR6 ((AA) de 8 x 1,5 V
Fuente de alimentación del adaptador de alimentación de 15 V
Función de apagado automático: tiempo de apagado automático 0~90 minutospuede ser fijado

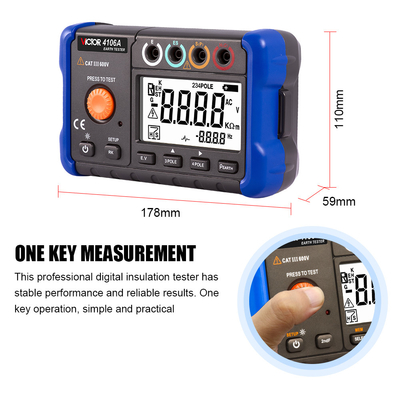

Tamaño y peso: 178 × 110 × 59 (mm), aproximadamente600 g (incluidas las pilas))
